ARQUITECTURA DE LA BOARD

ARQUITECTURA DE LA BOARD

La board ( o tarjeta madre) es la plataforma donde se instalan todos los dispositivos internos y externos del computador.

A continuación veremos como esta compuesta la board:

CHIPS:

Son circuitos integrados compuestos por silicio cuya función varia de acuerdo a su programación.

SOCKET:

Es la plataforma donde se instala el procesador

VENTILADOR:

Su función es de vital importancia ya que mantiene refrigerado el procesador que es una pastilla de silicio la cual no puede someterse a altas temperaturas.

PROCESADOR (cpu-unidad central de proceso) :

Es el cerebro de la maquina y en el se realizan todos los procesos internos que se generan en sus dispositivos dentro de este chip se encuentra la AUL que es unidad aritmético lógica encargada de hacer todos los cálculos matemáticos.

La maquina depende de un buen procesador para tener buena capacidad, a continuacion una lista de algunos procesadores:

Intel:

-celeron

-pentium

-pentium 2

-pentium 3

-pentium 4

-intel core dúo

amd:

-duron

-atlon

-k5, k6, k6ll, k6lll

-xp2600

-xp3600( igualo al intel celeron)

cyrix:

-6x86L

-6x86mx

-cyrix 3

Los procesadores INTEL lograron superar en calidad y rendimiento a otras empresas ya que incorporaron en el un coprocesador matematico y una memoria cache integrada.

Los procesadores AMD con tecnologia xp2600 tienen una tecnologia quantispeed que es el motor de las plataformas informaticas.

LA PILA:



Es la batería del equipo encargada de sincronizar la fecha y la hora incluso cuando el equipo esta apagado.

MEMORIA ROM O LABIOS:

Es un chip o memoria de solo lectura, es la que contiene las instrucciones de fabrica del equipo.

MEMORIA CACHE:

Es un chip que le ayuda a la memoria ram a acelerar los procesos, en algunas boards se presenta en un solo chip.

MEMORIA RAM:

Llamada memoria de acceso aleatorio o memoria de trabajo.

las tecnologías de la memoria ram:

-DRAM

-Fast Page

-EDO

-SDRAM

-PC100

-PC133

LOS SLOT:

Son canales para insertar tarjetas de video, sonido. Tecnologias slot: ISA, PCI, AGP.

TARJETA DE VIDEO:

Sirve para transmitir los datos a la pantalla por medio de su puerto paralelo, tiene dos funciones especificas:

-Interpreta los datos que recibe del procesador, los organiza en forma rectangular para mostrarlos en la pantalla por una imagen con gran cantidad de pixeles.

-Recibe las señales digitales y las transforma en señal analogica que puede entender el monitor.

Estas dos funciones las realiza gracias a dos chips llamados micro procesador grafico y el conversor analogico digital (RAMDAC)

POWER ATX:

Es el conector que permite recibir los cables de corriente de la fuente de poder.

LA FUENTE DE PODER:

Es un dispositivo metalico que guarda los circuitos electricos para transmitir la corriente a la board por medio del puerto ATX y tambien a los dispositivos externos, tambien se conectan discos duros y unidades de dvd.

LOS JUMPERS:

Son fuentes que se utilizan en la board y en los dispositivos como disco duro, unidades para ser configurados, esta configuracion permite establecer el funcionamiento correcto de estos dispositivos.

BRIDGE NORTH:

Contiene una marca impresa con los controladores o drivers de toda la board, es muy importante porque sirven para que al instalar el sistema operativo el equipo pueda tener sonido, video, red, conectarse a internet ya que se encarga de administrar todos los controladores de la board.

BRIDGE SOUTH:

Es el segundo chip que esta cerca de la pila, tiene las mismas marcas pero con referencias distintas al bridge north.

CIRCUITO IMPRESO:

Es una superficie construida por caminos o pistas de material conductor laminadas sobre una base no conductora, se utiliza para conectar a traves de los caminos conductores y sostener mecanicamente a la base una serie de dispositivos o componentes electronicos, generalmente son de cobre y la placa base es de resina de fibra de vidrio, tambien puede ser de ceramica, plastico, teflon o polimeros.

PUERTOS:

PS2:

Sirven para instalar teclados y mouses

USB:

Estos puertos aceleraron el procedimiento de datos para el acceso a la informacion, ademas, en ellos se pueden instalar mouses, teclados, memorias flash, impresoras, camaras, scaners, monitores, etc.

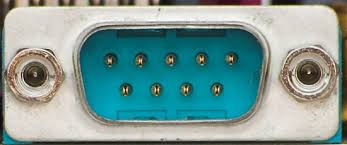

PUERTO SERIAL:



Llamado tambien puerto macho, se utilizaba para conectar mouse con tecnologia trackball.

PUERTO PARALELO:

Se le llama puerto hembra, en ellos se instalan impresoras matriciales, el monitor y se conecta tambien u cable para sonido.

PUERTO DE SONIDO:

Tienen 3 entradas: la entrada verde es para los parlantes, la entrada azul es un puerto auxiliar de sonido y la entrada rosada es para el microfono.

PUERTOS DE RED:

Permiten instalar red local y acceso a internet por medio de un modem interno.

HDMI:

Es un puerto de video que significa interfas multimedial de alta densidad, es una nueva generacion de conectores que se dedica tanto al video como el sonido, esta tecnologia mejoro de forma eficiente la transmicion del video desde el computador a una pantalla plana, tambien se encuentran en las tarjetas de video graficos.

DVI:

Se encuentra en diversos tamaños, tiene una gran capacidad de video y maneja salidas digitales.

SUPER VIDEO:

Permite la entrada y salida de video como video simple, se encuentra en una tarjeta aceleradora de graficos. Su estructura fisica es parecida a la de los teclados y mouses, pero su funcion es estrictamente de video.
